实验终端辅助插件

温馨提示

助教缺少可供测试的macOS设备，本文档内非Windows端设备的步骤可能存在错误，如遇问题请及时联系助教纠正

1 插件功能​

由于实体机/GNS3模拟实验中需要频繁截图与标记，为帮助同学们减轻完成实验报告的负担，助教开发了专门的实验终端辅助插件，具体来说，该插件提供功能如下：

  • 自动划分每次命令的输入与结果，可快速对指定命令及其输出进行截图导出
  • 生成结果图像后，可快速按实验报告要求标注指定字段

2 工具安装与配置​

2.1 Putty安装​

为实现对连接历史信息的正常访问，我们需要借助Putty提供的plink连接到GNS3内的设备

avatar
Download Putty: latest Release
A free implementation of SSH and Telnet for Windows and Unix platforms, along with an xterm terminal emulator.

打开Putty官方网站，根据你的系统架构选择合适的安装包下载并安装

2.2 Tabby安装​

Tabby是一款面向Windows，macOS与Linux的高度可扩展的终端模拟器、SSH和串行客户端，可实现实体机、模拟机的实验操作，我们的辅助插件基于Tabby的能力开发

avatar
Releases - Eugeny/tabby
A terminal for a more modern age

2.3 实验终端辅助插件安装​

avatar
Releases · tabby-compnet-lab-helper
实验终端辅助插件

  • 从Github Release下载最新版本的插件压缩包并进行解压，解压后的目录格式应当类似：

    tabby-compnet-lab-helper/
    ├── dist/
    └── package.json

  • 打开Tabby终端，进入设置 (Settings) → 插件 (Plugins)

    image-20250908030232311

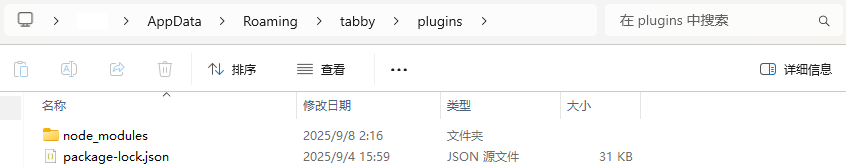

  • 点击"插件目录"按钮，将解压好的插件复制到插件目录下的node_modules目录

    image-20250908030422670

  • 重启Tabby，重启后，工具栏应该出现 📷 图标按钮

    image-20250908030810584

2.4 GNS3终端配置​

为了在GNS3中指定启动带有辅助插件的Tabby终端，我们需要对GNS3进行一些额外的配置

  • 创建辅助启动脚本

    由于telnet的限制，使用telnet连接到GNS3中的网络设备时我们将无法查看历史命令，给正常实验记录带来困难，Putty提供的plink单独实现了历史输出的记录与显示功能，因此我们选择让Tabby使用plink启动连接，这需要在合适的位置（路径建议不含中文/特殊符号/空格）创建一个启动脚本

    注意

    请将脚本内plink的文件路径替换为你设备上的实际路径

    @echo off
    "C:\Program Files\PuTTY\plink.exe" -telnet %1 -P %2

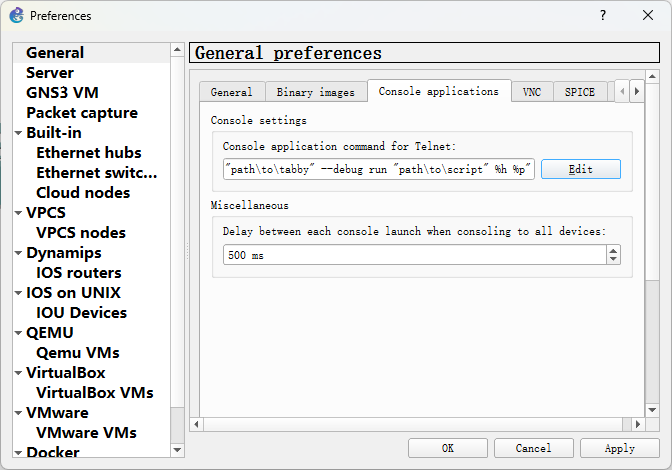

  • 打开GNS3的首选项，选择General-Console Applications，点击Edit

    image-20250908040008169

  • 选择Custom终端，按以下格式填写，其中，"path\to\Tabby"是你的Tabby可执行文件路径，"path\to\script"是前序步骤创建的脚本的文件路径

    image-20250908035904575

3 使用方法​

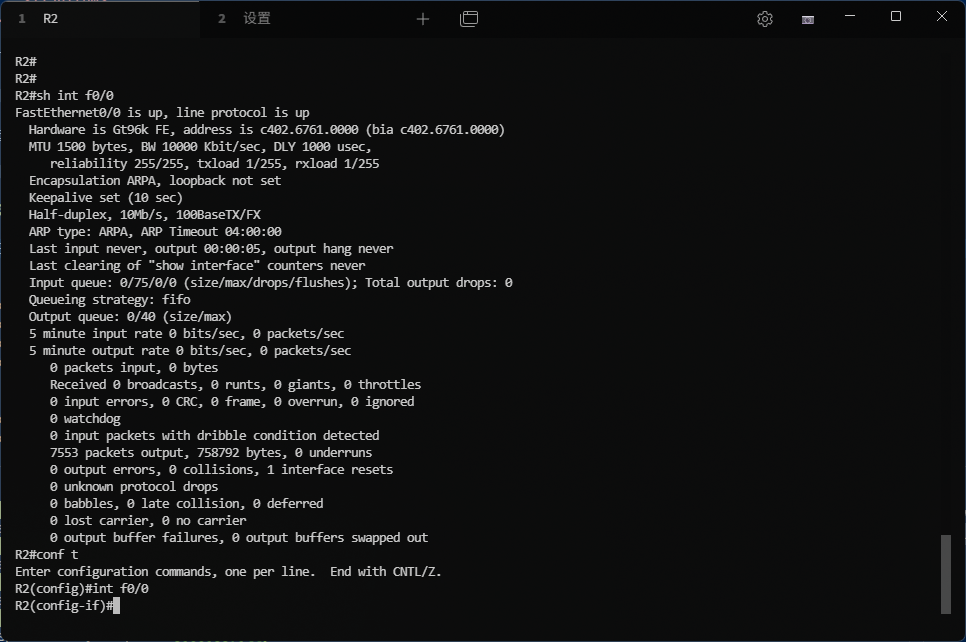

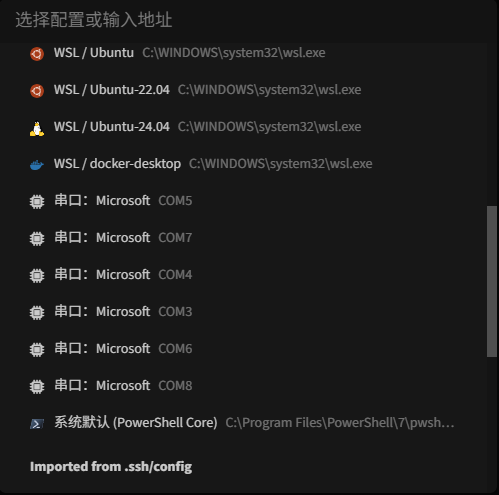

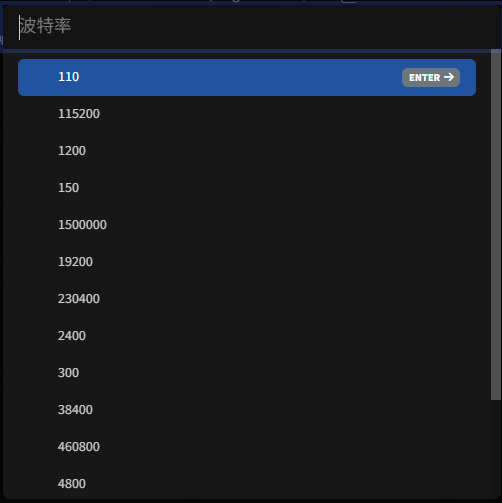

  • 在终端中正常执行实验命令

    image-20250908040350632

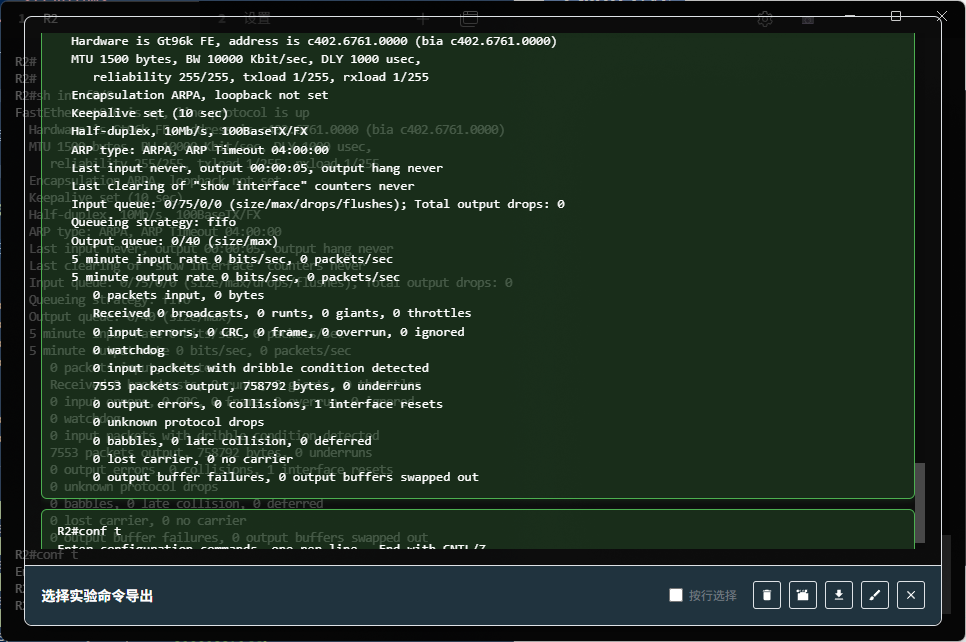

  • 当需要截图时，点击工具栏的 📷 按钮，打开命令选择面板，点选需要截图的命令与结果

    命令导出面板的按钮依次是：清除选择、将图片复制到剪贴板（可直接粘贴到Word/Typora等）、将图片保存为文件、对图片进行标记、关闭

    如程序的识别出现问题，你可勾选按行选择，进行更细粒度的选择

    image-20250908040621925

  • 如实验报告步骤要求进行标注，可点击标注按钮打开标注面板

    标注面板的按钮功能依次是：选择标注线/框、下划线标记、框选标记、删除选中标记、颜色选择、复制到剪贴板（可直接粘贴到Word/Typora等）、保存为文件、关闭

    image-20250908041031838
